Casa in container a confezione piatta

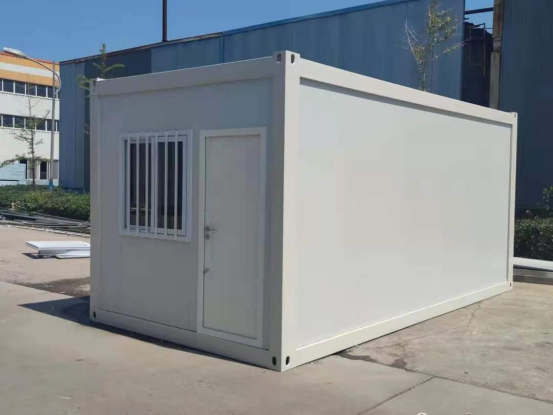

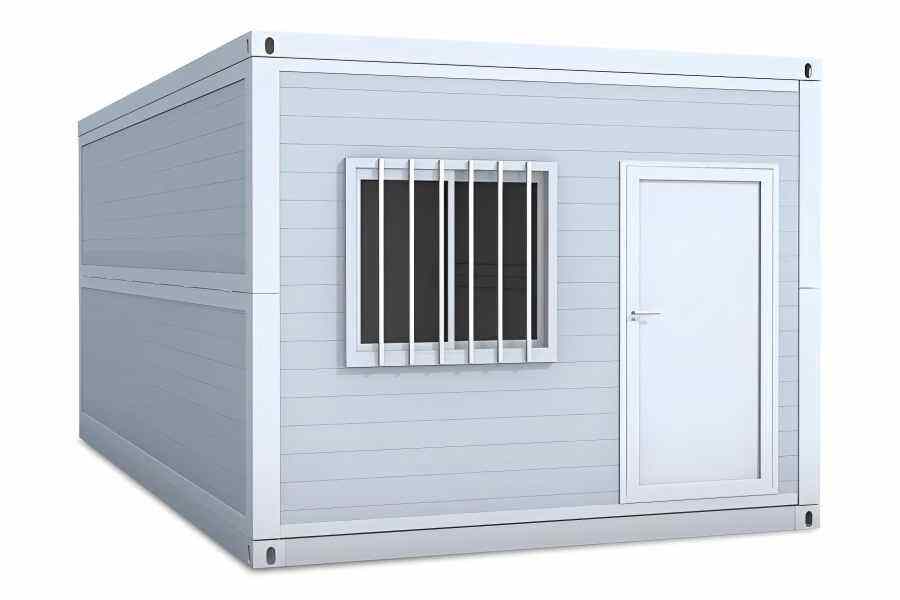

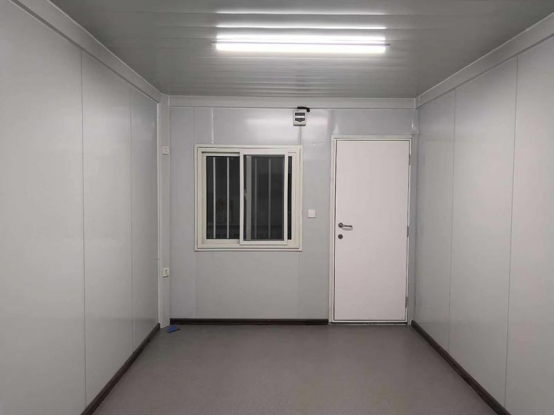

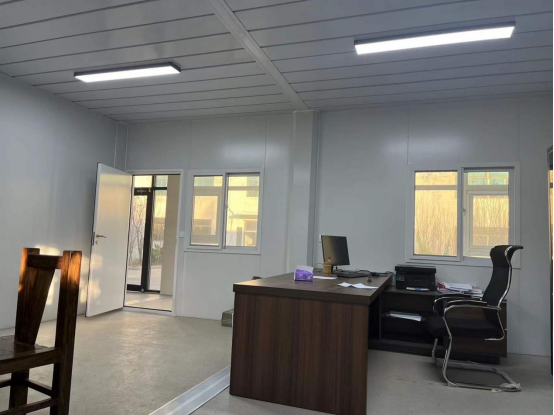

La casa container in kit piatto viene presentata

Specifica Tecnica per Casa Modulare in Kit con Pannelli Sandwich Rivestiti in Acciaio Preverniciato Generale

La seguente descrizione si riferisce alle specifiche della casa modulare in kit con pannelli sandwich rivestiti in acciaio preverniciato.

La casa modulare in kit rispetta le dimensioni ISO e presenta i vantaggi legati al trasporto internazionale. La costruzione si basa su un telaio stabile e su pannelli murali intercambiabili. Le singole case modulari possono essere posizionate l'una accanto all'altra in direzione longitudinale e trasversale senza limiti. Possono inoltre essere sovrapposte fino a un'altezza di tre piani. Dimensioni personalizzate degli spazi possono essere ottenute rimuovendo i pannelli delle pareti esterne e installando partizioni interne.

Le case modulari in kit piatto possono essere consegnate assemblate o smontate — in pacchi alti 647 mm.

Misure e pesi standard delle case modulari in kit piatto:

Dimensioni esterne (mm) Dimensioni interne (mm) Pesi (kg) Lunghezza Larghezza Altezza Lunghezza Larghezza Altezza

6058 2438 2800 5856 2236 2505 1970

La casa modulare in kit può essere fornita anche in dimensioni esattamente adattate all'uso specifico o allo spazio disponibile.

DETTAGLI DELLE SPECIFICHE:

Base

Struttura del telaio: profili in acciaio laminato a freddo da 4 mm, traversi formati a freddo da 3 mm saldati insieme per formare un telaio rigido a piattaforma con scanalature per carrelli elevatori e attacchi angolari inferiori

attacchi angolari inferiori saldati con dimensioni conformi allo standard ISO 1161, Specifica degli attacchi angolari (edizione 1984).

Scanalature per carrello elevatore: due scanalature da 88x355 mm distanziate di 1250 mm al centro nella struttura del telaio inferiore.

Pavimento: pannello in fibrocemento ad alta densità da 18 mm e finitura in vinile da 1,6 mm con classe di comportamento al fuoco B e giunti saldati, incollati con adesivo a base acquosa ecologico.

In aree umide, come bagni, il rivestimento del pavimento in vinile viene posato sul pavimento e risalito di circa 50 mm su ogni parete, con tutte le giunzioni saldate.

Isolamento: lastre in lana di roccia da 100 mm con densità di 50 kg/m³ e comportamento al fuoco classe A1

Sottofondo: lamiera d'acciaio zincata da 0,5 mm.

Portata: 2,00 kN/m² carico variabile.

1 Telaio del pavimento – guida inferiore

7 Vite per pavimento 6x35 mm

lamiera d'acciaio zincata 8 1,6 mm rivestimento del pavimento in vinile 0,5 mm

3 Rivetto ø4,8x12 per fissare il sottofondo 9 profilo guida scorrevole, forato ø4,8x12

4 Isolamento – lana di roccia da 100 mm 10 Battiscopa

6 Pannello in cemento fibrorinforzato da 18 mm 18 mm 2) TETTO

Costruzione del telaio: profilo in acciaio laminato a freddo da 4 mm/3 mm saldato con attacchi superiori per container come struttura del tetto.

Attacchi angolari superiori: 4 attacchi angolari superiori saldati con dimensioni conformi allo standard ISO 1161, Specifiche degli attacchi angolari (edizione 1984).

Connessione per alimentazione esterna: Incassata nella parte anteriore della struttura del tetto

Rivestimento del tetto: pannello SPA-H da 1,5 mm saldato al longherone del tetto

Rivestimento interno del soffitto: pannello sandwich preverniciato con anima in lana di roccia da 50 mm

Isolamento: lastre in lana di roccia da 60 mm con densità di 50 kg/m³.

La struttura del tetto è inoltre isolata con lastre in lana di vetro (densità 16 - 24 kg/m³)

Portata: 2,00 kN/m² carico variabile.

Longherone superiore della struttura del tetto

Isolamento del longherone

Pannello esterno - tetto del container

Isolamento - lana di roccia 60 mm

Pannello sandwich con rivestimento in acciaio preverniciato e anima in lana di roccia da 50 mm

3) MONTANTI D'ANGOLO:

Profilo: profilo in acciaio laminato a freddo da 4,0 mm, dimensioni 152/210 mm.

Montaggio: I quattro montanti d'angolo sono collegati al telaio di base e al telaio del tetto mediante bulloni. In questo modo, le case modulari in kit sono pieghevoli e possono essere trasportate in pacchi.

Scarico: L'acqua piovana verrà scaricata attraverso quattro tubi di scarico in PVC senza giunture inseriti nei montanti d'angolo, Æ50 mm.

Isolamento: I montanti d'angolo sono isolati con lastre di lana di vetro (densità 16 - 24 kg/m³)

1 Montante d'angolo – Profilo in acciaio

6 Isolamento – lana di vetro

2 Isolamento – lana di vetro 7 tubo di scarico in PVC Æ50mm

3 guarnizioni in gomma cellulare da 3x20 mm 8 tappi in PVC per bordo 3x20 mm EPDM 4 viti autofilettanti M6x25 9 pannello murale M6x25

5 blocco di controllo

Pannelli per pareti

2 Rivestimento esterno: profilo in acciaio zincato e preverniciato da 0,5 mm

3) Rivestimento interno: lamiera in acciaio zincato e preverniciato da 0,5 mm

4) Isolamento: lana di roccia da 70 mm con densità 110 kg/m³.

5) Carico ammesso: 0,50 kN/m²

6) Numero del pannello

7) sono completamente intercambiabili Larghezza utile del pannello

8) 1138 mm Spessore del pannello

1 profilo in acciaio zincato e preverniciato da 0,5 mm 3 anima in lana di roccia da 70 mm 0,5 mm

2 lastre di acciaio zincato e preverniciato da 0,5 mm 4 blocchi EPS 0,5 mm

Telaio finestra in PVC bianco 875 x 1335 mm, vetrata con doppio vetrocamera (4+9+4 mm), con meccanismo di apertura basculante a battente ad azionamento manuale, fornita con tapparella in alluminio estruso bianca esterna con guide. PORTE ESTERNE/UN SET

Telaio porta in alluminio 830x2035 mm e anta composta da pannello sandwich doppio con rivestimento metallico preverniciato e anima in polistirene espanso da 40 mm, completa di serratura cilindrica con 3 chiavi. Dimensioni nette di apertura 755x1985,5 mm

Conservazione della superficie

Tutte le parti in acciaio saranno rivestite con zincatura elettrolitica con spessore di 10 µm

Primer: Epossidico fosfato di zinco 30 µm Rivestimento finale: Vernice acrilica 40 µm Spessore totale del film secco: 70 µm 11) IMPIANTO ELETTRICO: Cablaggio elettrico nascosto. Tutti i componenti soddisfano la normativa VDE 100 o altre norme europee.

Dati tecnici VDE100 Tensione: 220/380 V, 50 Hz Esterno: Connessione CEE integrata nel telaio del tetto, presa e spina 3 poli/32A o 5 poli/32A : Interno: Prese a muro, interruttore della luce e lampade fluorescenti doppie 2x36 W : Quadro elettrico con: Interruttore differenziale 40/4E-0,03 A Interruttore automatico 1x10 A (illuminazione) Interruttore automatico 1x16 A (riscaldamento elettrico) Interruttore automatico 1x16 A (climatizzatore) Interruttore automatico 1x16 A (prese a muro) Messa a terra: 1 bullone in acciaio inox M8x20 saldato sul telaio di base M8x20 È responsabilità dell'acquirente/affittuario predisporre l'installazione di messa a terra in loco.

Nota: Il numero e la disposizione degli accessori elettrici saranno conformi al disegno allegato del tipo standard di casa modulare.

POSIZIONAMENTO E MONTAGGIO

Ogni casa modulare individuale deve sempre essere montata su supporti di fondazione in legno o cemento (6 supporti). Lo stesso vale per la combinazione di diverse case modulari standard in configurazione piatta, disposte in gruppo, dove le unità devono essere posizionate su supporti in calcestruzzo o lastre di cemento. I parametri della fondazione e la profondità del gelo dipendono dalle normative locali e dalle condizioni del terreno. Fondamenta livellate sono necessarie per un posizionamento senza problemi e un montaggio scorrevole di qualsiasi configurazione. Per il montaggio, consultare le apposite istruzioni di installazione.

Gestione

Con fune superiore, 60 ° (4 angoli), carrello elevatore e sollevatore container.

Garanzia

Struttura in acciaio, involucro, verniciatura, attrezzature e impianti hanno un anno di garanzia
